Trafo işletme topraklaması için topraklama çubuğu seçimi

sami inci' Alıntı:

Sn.ikayserili.Topraklama kurallarında,elekt-
rotlar arası min. mesafe, 2xelektrot uzunlu-
ğu olmak zorunda.O konuyu yetkilerinizle
tartışmakta yarar var.2 ohm konusuda !
gözden geçirilmeli ! Ekler,İsmaik Kaşıkcı
hocamın kitabından.

Genişletmek için tıkla ...

Ahmetgng' Alıntı:

Merhaba ;

Çalıştığım iş yerinde 400 kva trafo için işletme topraklaması yapacağız. İnternette araştırdım ama müspet cevaplar bulamadım. Aşağıdaki sorularıma yardımcı olur musunuz? Vereceğiniz cevaplar için şimdiden teşekkür ederim.

1)topraklama için bakır çubuk seçiminde boyu çapı neye göre belirleniyor ve çubuk miktarı kaç adet olması gerekiyor.
2) işletme topraklamasında direnç değeri kaç ohm olmalı ?
3)çubuklar trafodan kaç metre uzağa çakılmalı ?,
4) trafonun Ag tarafında nötr ve faz hattı kaçlık kabloyla besleniyorsa topraklama çubuğuna bağlanacak kabloda aynı kesitte mi olmalıdır.?

Genişletmek için tıkla ...

ikayserili' Alıntı:

hocam
bende kazık boyu x2 yazdım aynı şey
yani elektrot 2 metre ise aralarındaki mesafe 4 metre olmalıdır.
2 ohm konusu tedaş'ın kabul ettiği değer yazdım sadece

Genişletmek için tıkla ...

sami inci' Alıntı:

Eklediğiniz şekilde," çubuklar arası mesafe
min 50 cm " gibi bir açıklama var.O neden-
le yazmıştım.Yazınızdaki ifade doğru tabiki.

Genişletmek için tıkla ...

ikayserili' Alıntı:

Merhaba
1) biz şebekede bakır yerine 65x65x7 2 metre uzunluğunda galvanizli topraklama kazığı (köşebent) kullanıyoruz.
2) yazılı bir rakam yok diye biliyorum ama Tedaş işletme topraklama değerini 2 ohm altı kabul ediyor. sizde bu rakamı tutturmaya çalışabilirsiniz.
3) kazık boyu x2 olmalı diye biliyorum.

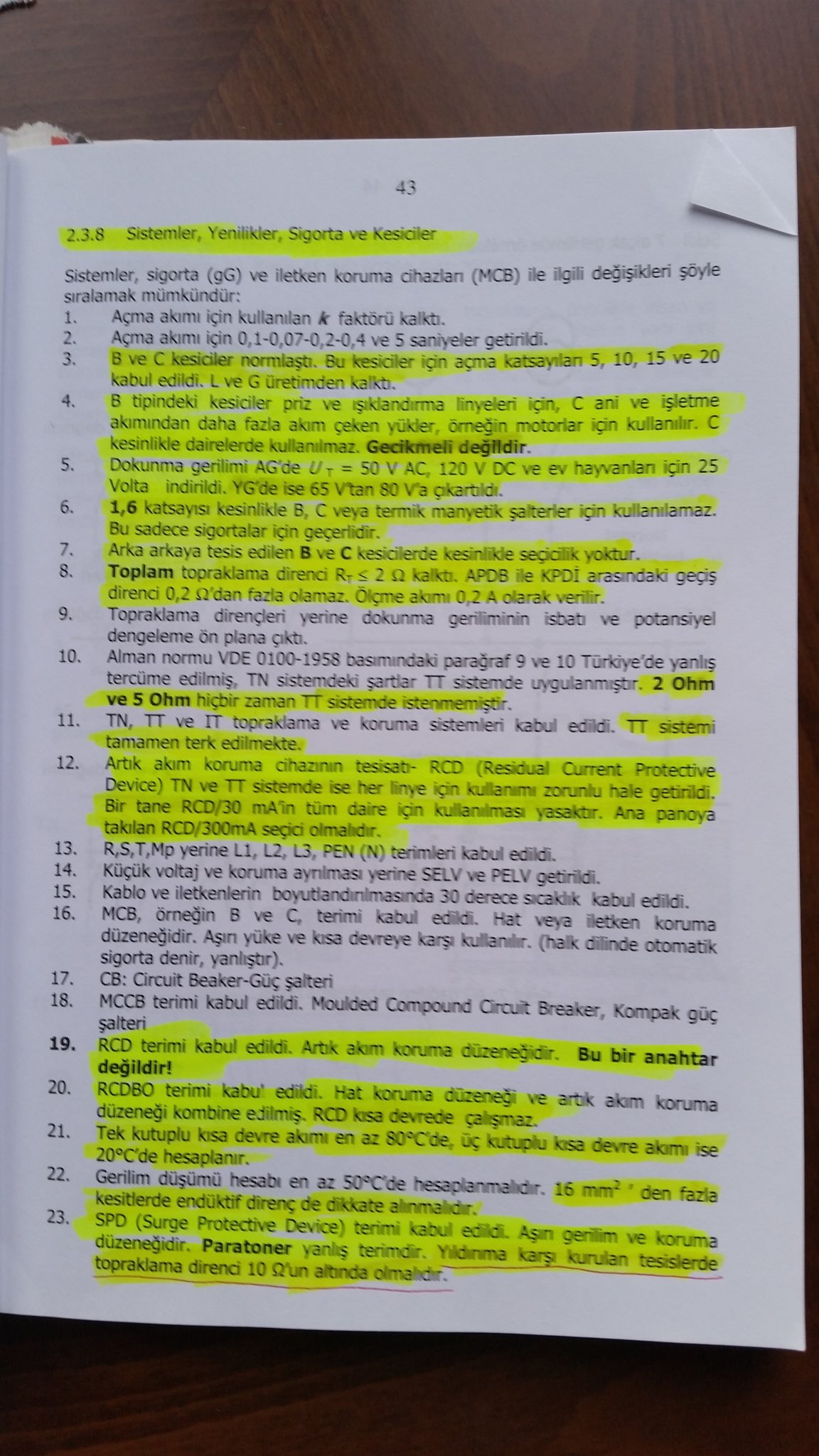

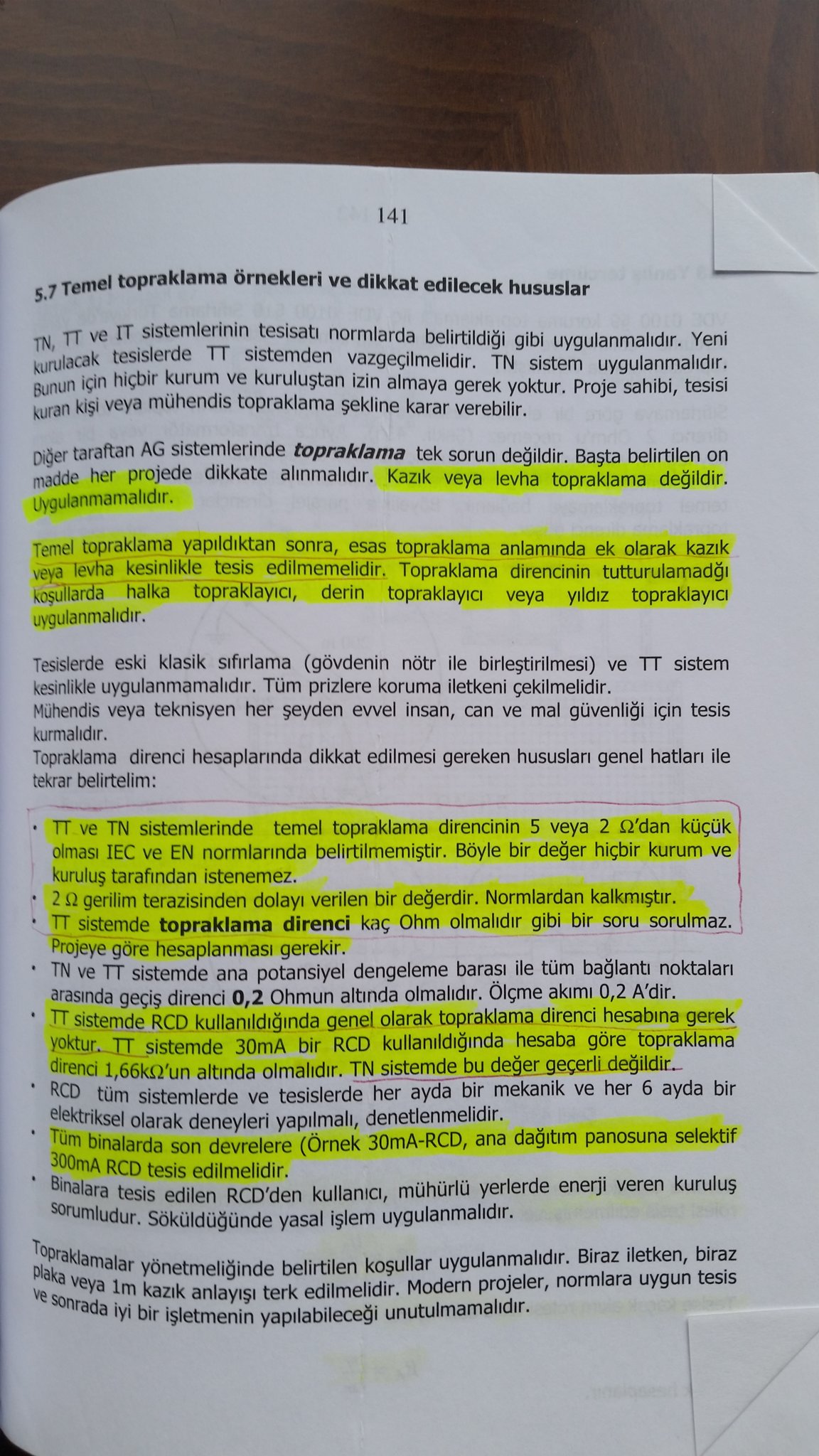

ekteki döküman işinizi görür galiba

Genişletmek için tıkla ...

sami inci' Alıntı:

Eklediğiniz şekilde," çubuklar arası mesafe
min 50 cm " gibi bir açıklama var.O neden-
le yazmıştım.Yazınızdaki ifade doğru tabiki.

Genişletmek için tıkla ...

arkaplan' Alıntı:

http://www.emo.org.tr/ekler/f018eb7b301a666_ek.pdf?dergi=263

https://yusufyamanser.blogspot.com/2015/03/isletme-topraklamas.html

Genişletmek için tıkla ...

xL3553' Alıntı:

Merhaba Ahmet Bey,
1)toprak yapısına göre değişkenlik göstermektedir.
2)Genel olarak 1 ohm un altında olması istenir.
3) duruma göre değişkenlik göstermekle beraber genelde 25-30 m uzaklığa çakılıyor.
4) aynı kesit olursa işletme için daha iyidir ama küçük de olabilir.

Genişletmek için tıkla ...
