66 Adet kumanda devre şeması arşivi

Mesut

BEN YARATICILIĞIM!

Onursal Üye

Katılım

9 Şub 2007

Mesajlar

795

Puanları

206

• Bugün 17:13

• #1

Daha önce kapattığım forum sayfasında paylaştığım çizimleri, ilgilenen arkadaşların işine yarar umuduyla buraya taşıyorum.

1) Start Stop Mühürleme Devresi





2) Kesik ve Sürekli Çalışma Devresi





3) 0-1 Mandal Buton İle Yol Verme





4) Elektriksel Kontak Kilitlemeli Sağ Sol Devresi




5) Butonsal Kilitlemeli Devir Yönü Değiştirme Devresi





6) Starta Basıldığında Motor 15 Sn Kendiliğinden Duracak.





7) Starta Basıldığında Motor 15 sn sonra kendiliğinden çalışacak





8) Starta Basıldığında Periyodik Motor 15 Sn Çalışacak 15 Sn Duracak





9) 2 Motorun Zaman Ayarlı Periyodik Çalışması






10) Otomatik Yıldız Üçgen Kumanda Devresi






11) İleri Geri Yıldız Üçgen Yol Verme Devresi





12) Starta basınca 2 motor Çalışacak. Starttan elimizi çektiğimizde 1. motor duracak. 2. motor çalışmaya devam edecek






13) Starta basıldığında motor hemen çalışacak, 20 sn. sonra kendiliğinden duracak. (Zaman rölesinin sadece normalde kapalı kontağı kullanılacak.





14) Bir start, bir stop butonu kullanılacaktır. Starta basıldığında 1. motor çalışacak, 10 sn. sonra 1. motor duracak 2. motor çalışmaya başlayacaktır.Stoba basıldığında 2. motor duracaktır.





15) Starta 1. basışta M1 ,2. basışta M2 çalışsın.





16) Starta basıldığında 1. motor, 15 sn. sonra 2. motor çalışacak. Stoba basıldığında 3. motor çalışacak. 20 sn. sonra 3. motor kendiliğinden duracak. Sistem tekrar başlama durumuna gelecek.





17) Start butonuna basıldığında 1 ci ve 2 ci motor aynı anda çalışacak. Aynı start butonuna basıldığında 1 ci motor devreden çıkacak, 2 ci motor çalışmaya devam edecek.





18) Starta basıldıktan 10 sn sonra motor çalışacak. (Zaman rölesinin sadece normalde kapalı kontağı var.)



Ekli dosyalar

• 18) Starta basıldıktan 10 sn sonra motor çalışacak. (Zaman rölesinin sadece normalde kapalı k...webp

  46.4 KB · Görüntüleme: 0
• 11) İleri Geri Yıldız Üçgen Yol Verme Devresi.webp

  80.7 KB · Görüntüleme: 0

Son düzenleme: Bugün 17:45

Konu Sah

KS

Mesut

BEN YARATICILIĞIM!

Onursal Üye

Katılım

9 Şub 2007

Mesajlar

795

Puanları

206

• Bugün 17:26

• #2

19) Starta basıldığında 1. motor hemen çalışacak. 10 sn. sonra 1. motor duracak, 2. motor başlayacak. Sistem stoba basılıncaya kadar devam edecek. (Yani motorlar10 sn. çalışıp duracaklar.)






20) İleri butonuna basılınca 1. motor15 sn. ileri yönde çalışacak. 15 sn. sonra duracak. Geri butonuna basılınca geri yönde dönmeye başlayacak.





21) Her iki motor birlikte çalışmasın. 1. Starta basıldığında 1. motor çalışsın. Çalışan 1. motor stop veya 2. starta basılınca dursun.






22) Starta basıldığında yalnız 1. motor çalışacak. Stoba basıldığında 1. motor duracak 2. motor çalışmaya başlayacak






23) Bir stop iki startla 2 adet 3 fazlı asenkron motora kumanda edilecektir.





24) İki ayrı yerden kumanda edilen, ileri- geri çalışan motor devresi





25) Trafik ışıkları devresi (kırmızı, kırmızı+sarı, yeşil, yeşil+sarı, kırmızı)






26) Üç adet 3 fazlı asenkron motor iki start butonu ile çalıştırılacak, iki stop butonu ile durdurulacaktır.







27) Starta basıldıktan 10 sn. sonra 1. motor çalışacak. 10 sn. sonra 2. motor çalışacak. 10 sn. sonra 1. ve 2. motor duracak 3. motor çalışacak. DF butonuna basıldığında 3. motor aniden duracak.







28) Başlatma butonuna basıldığında 1. Motor hemen, 60 sn sonra da 2. motor çalışacaktır.






29) Başlatma butonuna basıldığında 1. motor hemen, 2. motor 30 sn sonra ve 3. motor 2.motor çalıştıktan 20 sn sonra çalışacaktır.






30) Her motor ayrı başlatma ve durdurma butonlarıyla çalıştırılıp, durdurulacaktır. Her motor, kendinden önceki motor çalışmadıkça çalışamayacaktır.







31) Üç fazlı bir asenkron motor periyodik olarak ileri ve geri yönde aşağıdaki esaslara göre çalıştırılacaktır.






31) Üç fazlı bir asenkron motor periyodik olarak ileri ve geri yönde aşağıdaki esaslara göre çalıştırılacaktır.






32) Üç fazlı iki asenkron motor aşağıdaki esaslara göre yol verilecektir.





33) Üç adet asenkron motor aşağıdaki şekilde çalıştırılacaktır.





34) Üç adet asenkron motor bir adet start butonuyla aşağıdaki gibi çalıştırılacaktır.






35) Tek sargılı iki devirli sabit güçlü bir motoru aşağıda belirtilen şartlarda çalıştırılmak isteniyor..






36) Tek sargılı iki devirli sabit güçlü bir motoru aşağıda belirtilen şartlarda çalıştırılmak isteniyor.






37) Üç fazlı asenkron motoru yol alma süresince hiç akımını kesmeden otomatik yıldız-üçgen yol verme



Konu Sah

KS

Mesut

BEN YARATICILIĞIM!

Onursal Üye

Katılım

9 Şub 2007

Mesajlar

795

Puanları

206

• Bugün 17:37

• #3

38) Dusen Kenar Eş Değer Devresi




39) Yükselen Kenar Eş Değer Devresi




40) Motor Koruma Şalterli - Kontaktör Yapışmasını Algılayan Uygulama






41) K.A.K.R ile Kontaktör Yapışmasını Algıyan Devre





42) MKŞ ve faz hatasında 1 sinyal lambası ile çalışıyor ve arıza sinyal devresi.





43) Hava kompresörü yıldız üçgen yol verme kumanda şeması.






44) Otomatik kayar kapı kumanda şeması. Emniyet fotoseli + Sıkışma Korumalı






45) Yöntem 1 Hidrolik silindirin periyodik ileri geri hareket kumanda devresi



46) Yöntem 2 Hidrolik silindirin periyodik ileri geri hareket kumanda devresi



47) Üç fazlı asenkron motor tarafından hareket ettirilen bir yürüyen bant sisteminde...





48) 3 Motorun zaman ayarlı çalıştırılması ve zaman ayarlı durdurulması.






49) 1 Buton ile 3 Motorun Kumandası.





50) Tek buton ile hem start hem stop






51) İki adet 3 fazlı asekron motoru kontrol eden kumanda sisteminde....







52) 1 Sensör ile 3 valfi sıralı devreye alma




53) 1 Buton ile 3 fazlı Asenkron motoru ileri geri çalıştırma.





54) 1 çevrimlik ileri geri kumanda devresi - Yöntem:1

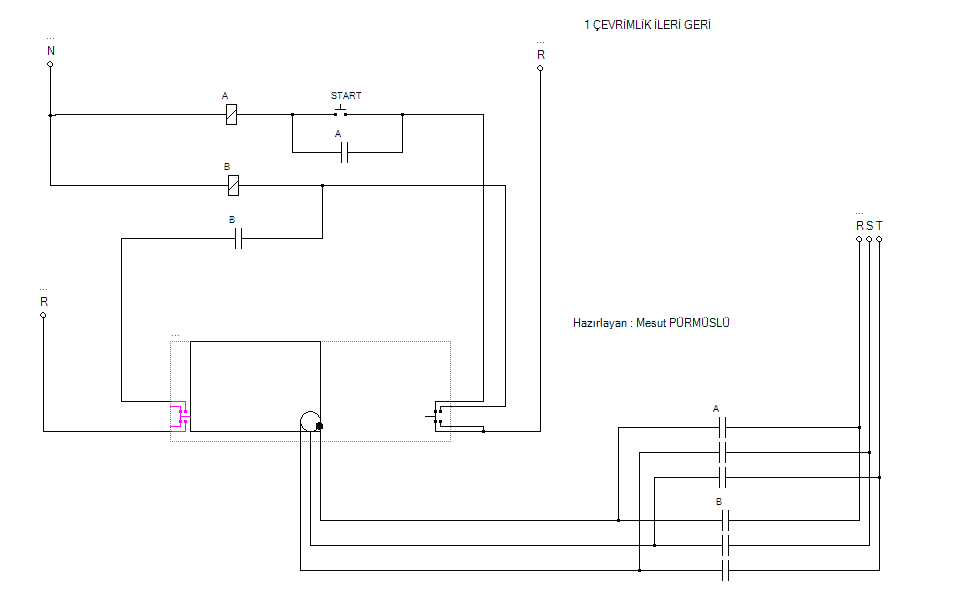

55) 1 çevrimlik ileri geri kumanda devresi Yöntem : 2

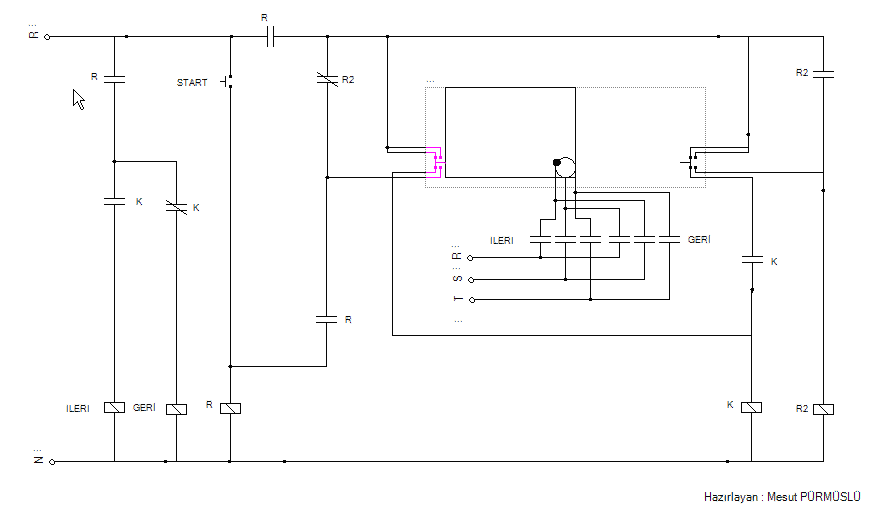

56) 1 çevrimlik ileri geri kumanda devresi. Yöntem: 3



Konu Sah

KS

Mesut

BEN YARATICILIĞIM!

Onursal Üye

Katılım

9 Şub 2007

Mesajlar

795

Puanları

206

• Bugün 17:44

• #4

57) 5 adet jog buton, 6 adet lamba, mantık sorusu






58) Başlatma butonuna basıldığında 1. motor çalışmaya başlayacak. Bundan 10 saniye sonra ise 2. motor otomatik olarak devreye girecektir.



59) Otomatik bir torna tezgâhı kumanda problemi.





60) 2 Hidrofor motorunun sıralı çalıştırılması.






61) Tek buton ile zaman ayarlı ileri geri kumanda devresi.




62) 1 Şebeke + 2 Jeneratör Schneider NS 1600 A Masterpact Transfer





63) 62 ci Sayfanın devamı, 1 Şebeke + 2 Jeneratör Schneider NS 1600 A Masterpact Transfer






64) Schneider masterpact açtırma bobinli transfer kumanda devresi.






65) Schneider masterpact düşük gerilim bobinli transfer kumanda devresi







66) Kontaktörlü Trifaze Şebeke / Jeneratör Transfer Şeması



Son düzenleme: Bugün 17:53
