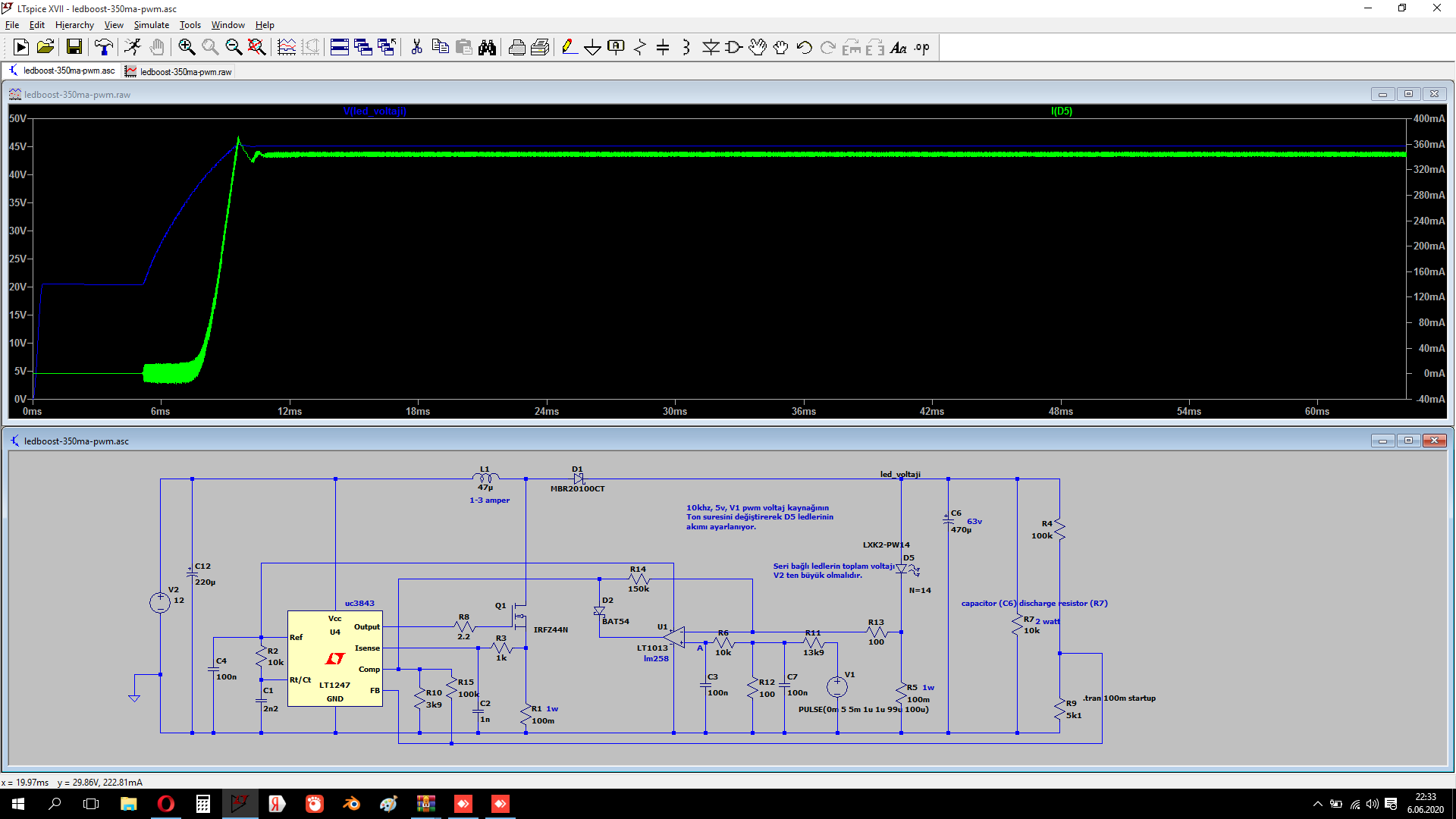

v1 voltaj kaynağı 10khz pwm işaret üretecidir.
pwm on/off sürelerini değiştirerek led akımını ayarlayabilirsiniz.
A noktasına 0-35 mv arası ayarlı gerilim uygulayarak pwm olmadan akım ayarını yapabilirsiniiz.
uc3843 5v ref geriliminden gerilim bölücü bir direnç ve potansiyometre ile 0-35mv ayarlı gerilim elde edilebilir.
