Otomatik Kumanda Devresi Çizimi Hakkında

Merhaba hocalarım,
Endüstriyel otomasyon dersini almakta olan bir son sınıf öğrencisiyim.
Bazı çalışma sorularım bulunmaktadır, uzaktan eğitim sonucu aldığımız ders yeterli olmamakta ve belirli bir noktadan sonra soruları ilerletememekteyiz.
Birkaç sorum bulunmaktadır.
Yardımcı olabilir misiniz?
Teşekkür Ederim.

Siz yaptığınız çalışmalari ve takıldığınız yeri de gönderin , ona göre destek olalım.

obbibor' Alıntı:

Merhaba hocalarım,
Endüstriyel otomasyon dersini almakta olan bir son sınıf öğrencisiyim.
Bazı çalışma sorularım bulunmaktadır, uzaktan eğitim sonucu aldığımız ders yeterli olmamakta ve belirli bir noktadan sonra soruları ilerletememekteyiz.
Birkaç sorum bulunmaktadır.
Yardımcı olabilir misiniz?
Teşekkür Ederim.

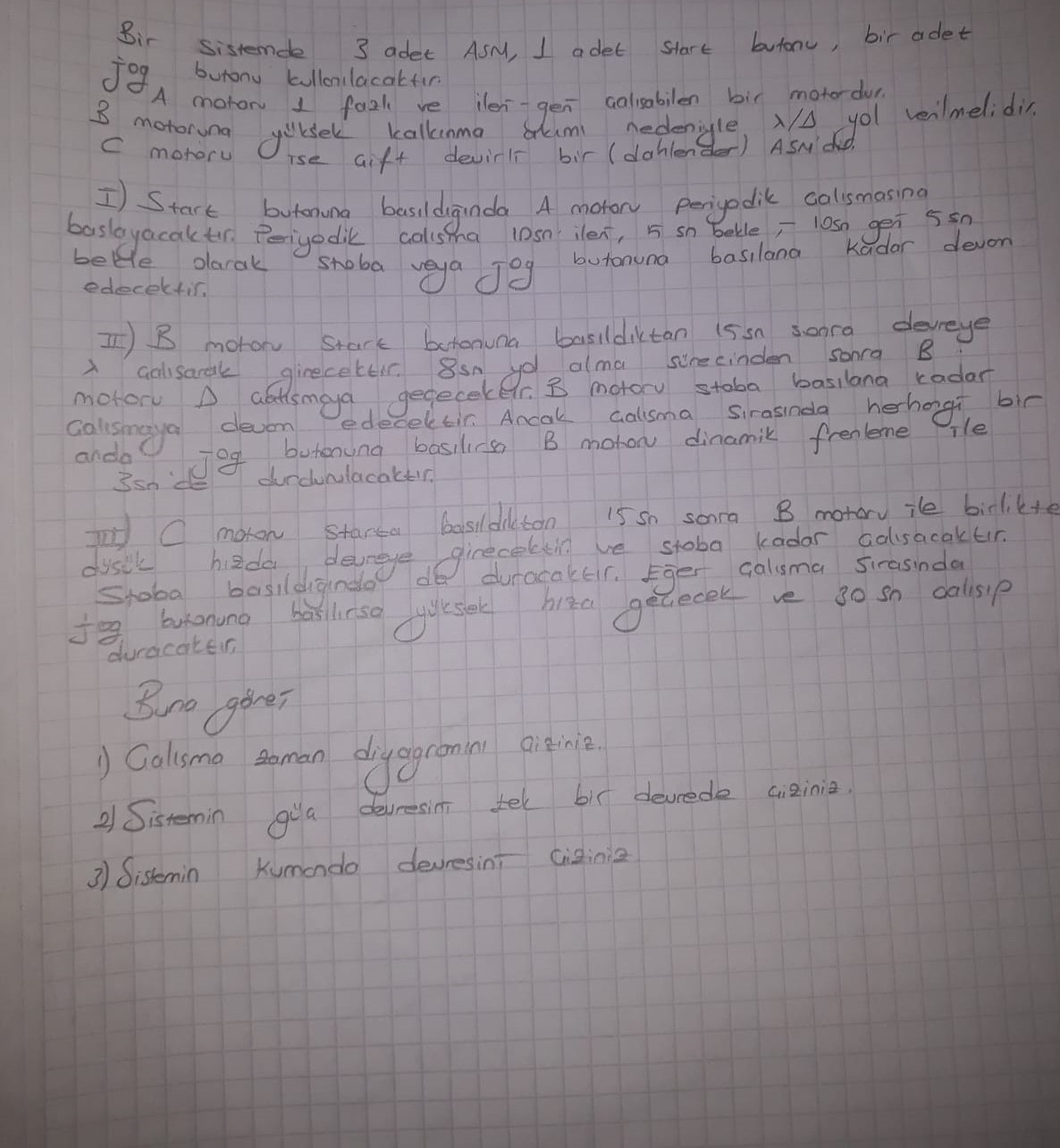

Ekli dosyayı görüntüle 63255Ekli dosyayı görüntüle 63251Ekli dosyayı görüntüle 63252

Genişletmek için tıkla ...

Öncelikle kumanda devrelerini uygulamalı test yapabilmeniz için bilgisayarınıza EKTS ve CADE_SIMU programlarını indirin.
Sonrasında gerek forumda gerekse internet üzerinde "örnek otomatik kumanda soru ve cevapları şeklinde arama yapın.
Pek çok örnek göreceksiniz ve bunların bir çoğu sorularınızın ya kendisi ya da çok yakın örnekleri olacaktır.
Çözmeye gayret edin.
Takıldığınız yerleri sorarsanız pek çok arkadaşımızın yardımcı olmaktan memnun olacağını göreceksiniz.

Başlangıcınıza yardımcı olması için 1. sorunun A motoru çalışma devresi, nasıl çalıştığına ilişkin açıklama için aşağıdaki linki tıklayın..
http://elektrikelektronikegitimi.blogspot.com/2017/11/bir-fazl-yardmc-sargl-asenkron-motorun.html

Sonra B ve C motorlarını, zaman rolelerini vs ekleyerek devreleri oluşturmaya çalışın. Kolay gelsin.
