Terazi Loadcell bağlantı kablosu?

[bagztov]

Herkese merhaba iyi forumlar dilerim.

5 Pinli Loadcell indikatör kablosunun nasıl bağlandığı hakkında bir fikri olan var mıdır acaba?
İnternette aradım taradım bir tek şunu bulabildim;

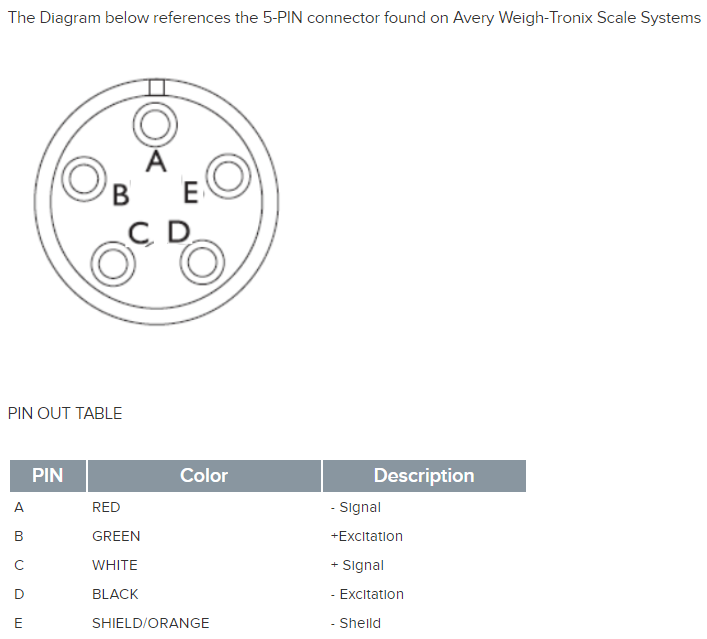

Ama bu resimde doğru mudur yanlış mıdır ya da başka bir şeyin kablosu için mi bilemiyorum. Acaba bu Loadcell indikatör kablo bağlantısı mıdır?



[by lent]

ÜReticisinin web sayfasında yer almıyor mu, buradaki şemalara göz atın;

https://www.google.com/search?q=loa...bQQ9QEwAHoECAIQBg#imgrc=TqDYGs_CWRABaM:&vet=1

Shield yazan parazite karşı olan ince telli örgü dış kaplamadır, sensörlere kesinlikle değmemelidir ehrhangi bir bağlantıyla temas ettirilmemelidir.



[silvestir]

Adam zevkine göre bağlamış olabilir. Ölçerek teyid etmek gerekir
