Pcb baskı devre

[ahmdemir]

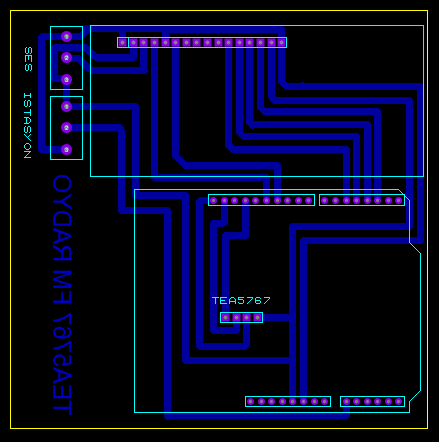

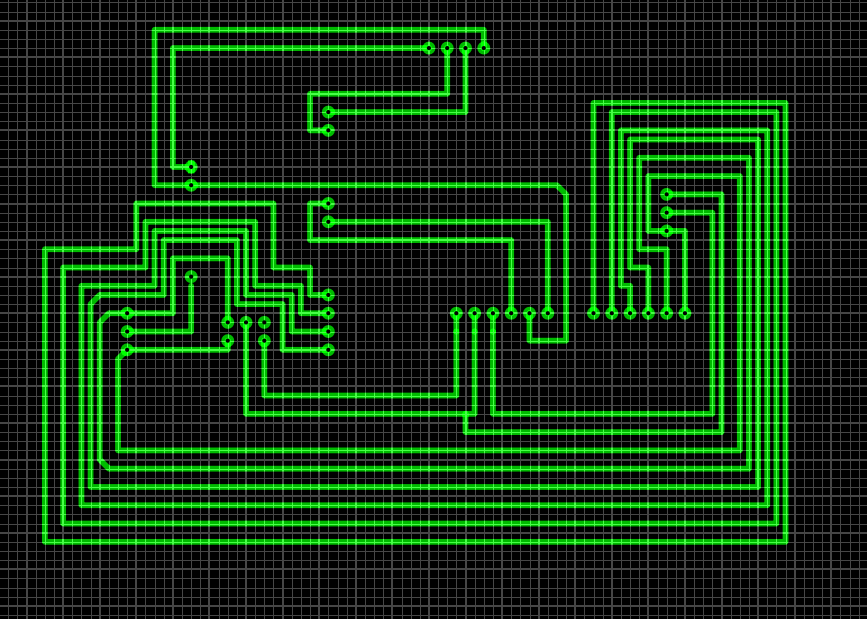

Arkadaşlar arduino fm radyo tasarladım breadbordun üzerine kurdum sonra bunu karta aktarmak istedim ama ne yaptıysam pcb sini çizemedim acemiyim bu işlerde bana yardım edecek birisi varsa onun duacısı olurum teşekkür ederim dosya ektedir

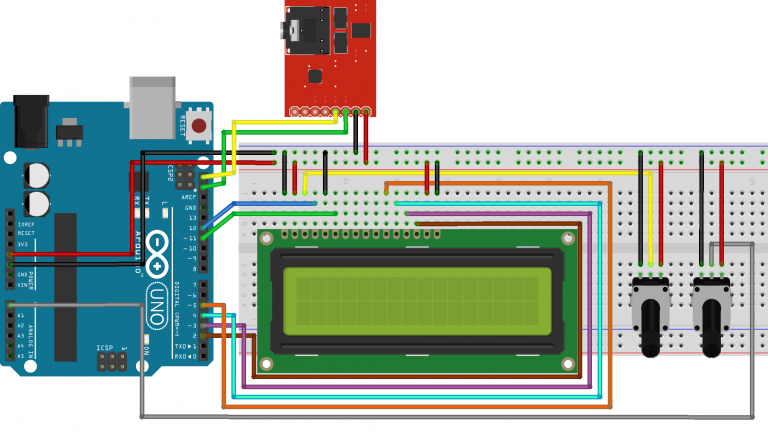

elimdeki malzemeler lcd ekran 16x2, tea5767 modül, arduno uno r3, 2x 10 k potansiyometre
10a10 bakır plaket



[bolubeyi]

Devre şeması yok mu



[ahmdemir]

Devre şeması yok mu

şeması yok hocam kendim bir şey tasarladım ama ne kadar doğru bilmiyorum devre elemanlarının padleri doğru ölçülü mü bilmiyorum



[bolubeyi]

Nereden buldun bu çalışmayı



[ahmdemir]

Nereden buldun bu çalışmayı

https://maker.robotistan.com/arduino-ile-fm-radyo-yapalim/



[bolubeyi]

Umarım yanlış yoktur. Kontrol edersin.



[ahmdemir]

Umarım yanlış yoktur. Kontrol edersin.

teşekkür ederim abi umarım doğrudur kontol edeceğim mesajına erkenden döenemedim kusura bakma garsonluk yapıyordum çok yorulmuştum uyudum



[ahmdemir]

teşekkür ederim abi umarım doğrudur kontol edeceğim mesajına erkenden döenemedim kusura bakmabunu baskısını aldım bir kaç değişiklik yapıp ama küçük oldu nedeni nedir acaba



[bolubeyi]

Resimden çıktı almayın. Proteusta çıktı alın. Olması gereken boyutlarda çıkar.



[ahmdemir]

Resimden çıktı almayın. Proteusta çıktı alın. Olması gereken boyutlarda çıkar.

program üzerinden export edip pdf olarak çıktı alıyorum sonra kırtasiyeye götürdüğümde 8.5 cm çıkıyor onun nedenini çözemedim
